5.1. Pantalles

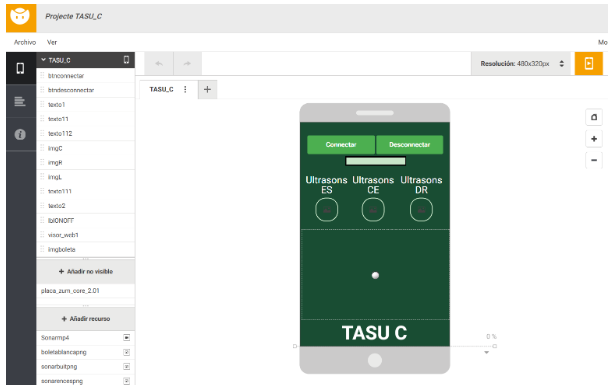

L’aplicació consta d’una sola pantalla, a la qual hi ha els objectes següents:
- Un botó per poder connectar el dispositiu mòbil i la placa mitjançant Bluetooth.
- Un botó per poder desconnectar el dispositiu mòbil de la placa.
- Una Label, l’objectiu de la qual és mostrar un color de fons.
- Tres Label amb els textos “Ultrasons Esquerre”, “Ultrasons Central” i “Ultrasons Dret”.
- Tres imatges, que mostren la indicació de la detecció de cada sensor d’ultrasons.
- Un visor web que mostra un video de reproducció continua.
- Una imatge que mostra un punt indicador de la posició detectada pels sensors d’ultrasons. que s’utilitza al projecte.
- Una placa ZumCore de la versió.
Com a recursos addicionals, s’inclouen al projecte tots els arxius d’imatge i de vídeo necessaris. El seu contingut es mostra tant als objectes d’imatge com al visor web.
Respecte el visor web, el que ha de fer és mostrar un document HTML, el qual ha de ser capaç de reproduïr un arxiu de vídeo de forma constant. El codi d’aquest document HTML és el següent:
5.2. Lògica de blocs

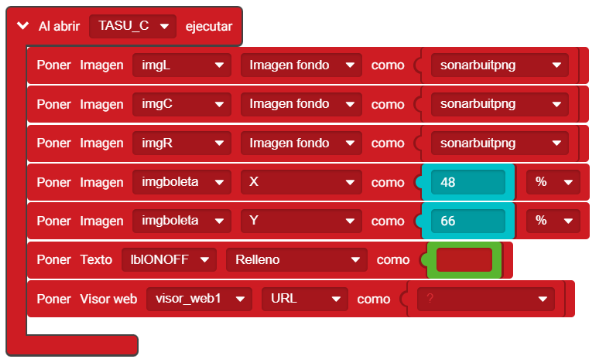

Inici de l’aplicació

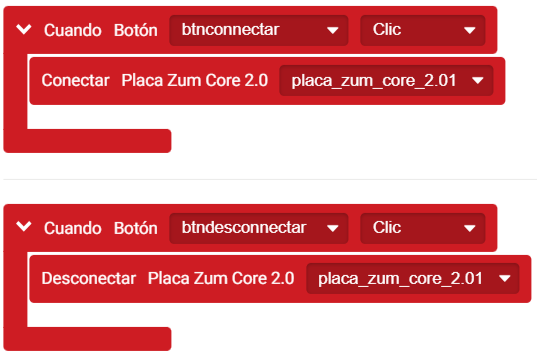

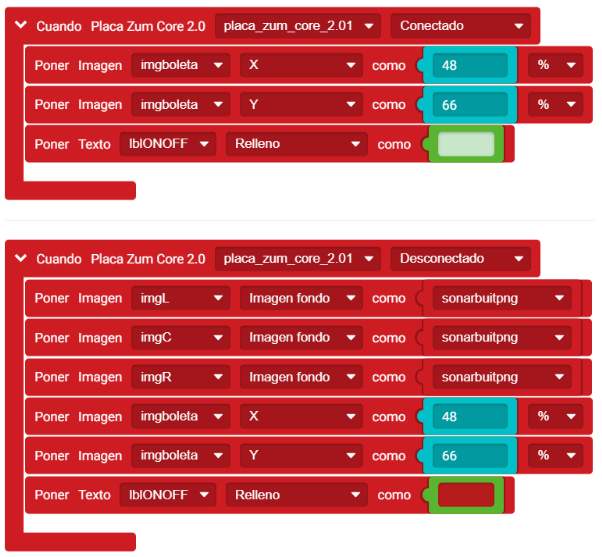

Connexió i desconnexió Bluetooth

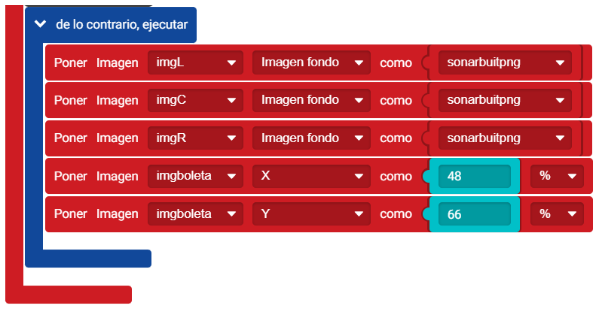

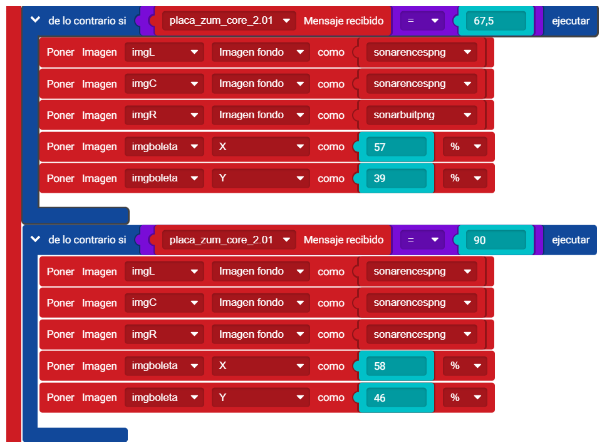

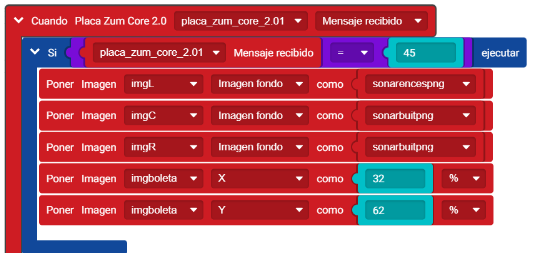

Recepció de dades
En funció del valor de cadena que arribi, es posaran unes imatges o unes altres als tres objectes d’imatge associats, i es desplaçarà l’objecte imatge que fa d’incicador de la posició a les coordenades establertes.
