Dins del projecte de la Mina de l’Arquebisbe els alumnes de 4t d’ESO del Cor de Maria de Valls, hem dut a terme la modelització digital i la construcció d’una maqueta física d’una de les fites que s’utilitzen per identificar i delimitar aquesta infraestructura. El model escollit es basa en un dels quatre tipus de fites documentats a la Mina de l’Arquebisbe.
La maqueta s’ha construït a escala 1:10 combinant diferents tècniques de fabricació digital, com ara el tall làser i la impressió 3D. A més, els dissenys digitals elaborats permeten reproduir la fita a qualsevol altra escala, segons les necessitats del projecte.
Procés de treball

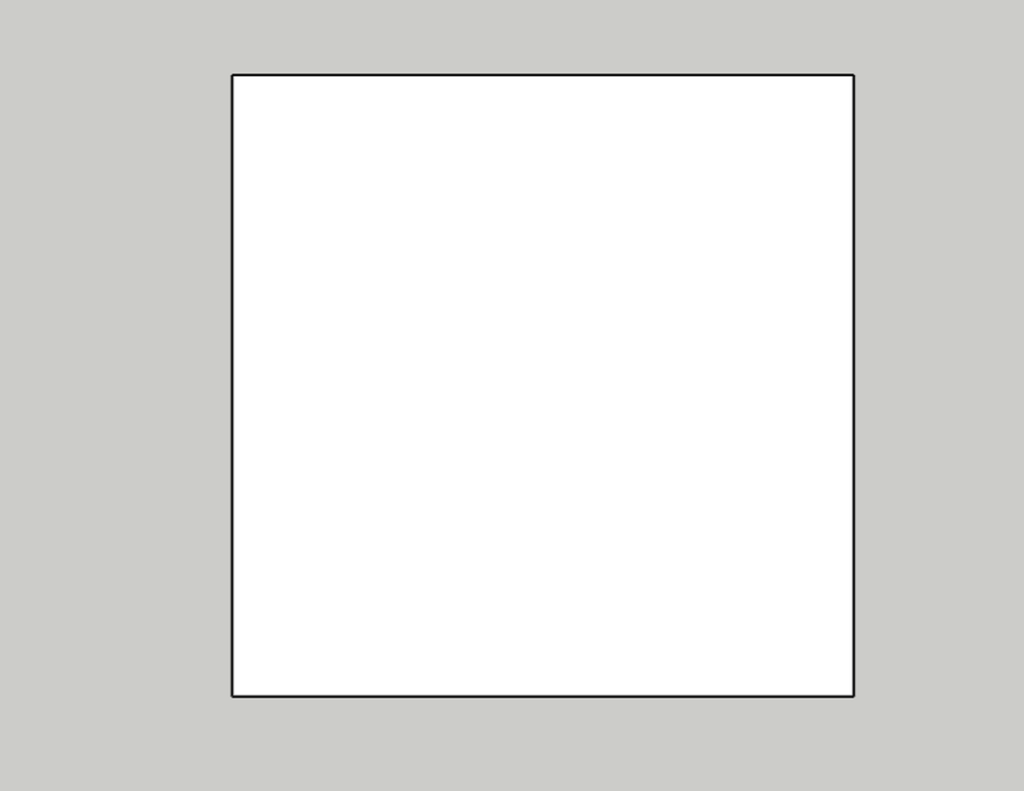

- Disseny de la base de DM: amb el programa SketchUp, hem dibuixat un quadrat de 10 × 10 cm per tallar una peça de fusta DM de 3 mm de gruix amb la talladora làser.
- Disseny de la peça de goma EVA: també amb SketchUp, hem preparat el disseny de la goma EVA de 3 mm de gruix, amb una peça de 10 × 10 cm i un rectangle central de 12 × 18 cm, segons el disseny previst, per tallar-la amb la talladora làser.

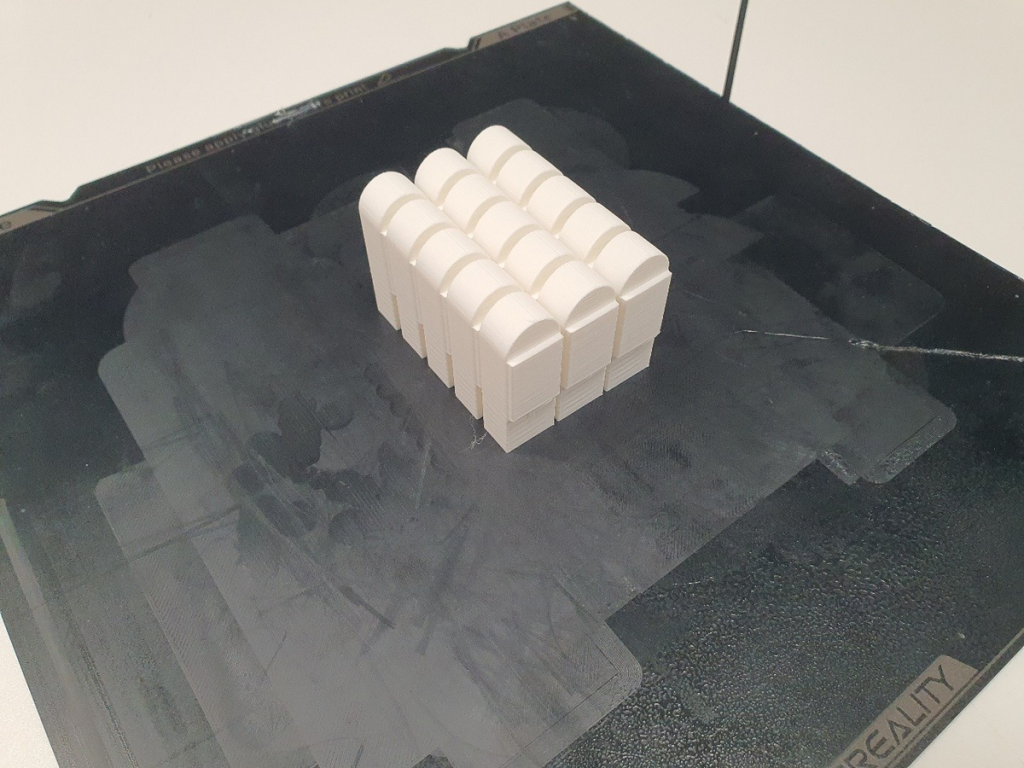

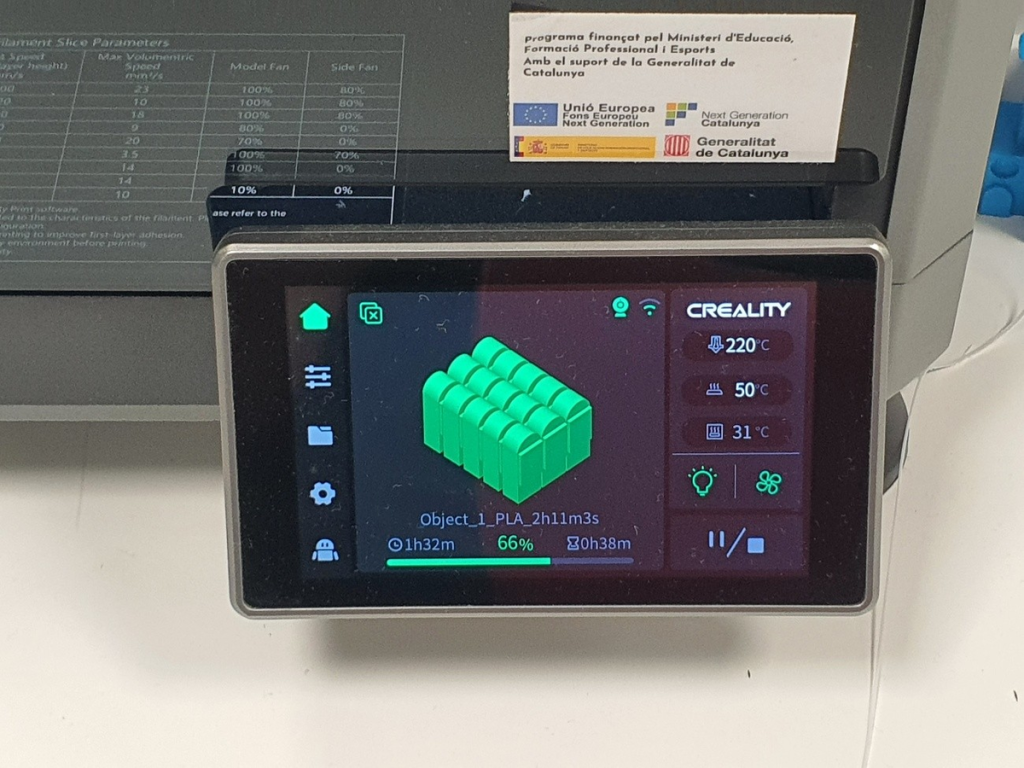

- Modelatge i impressió 3D de la fita: hem dibuixat la fita en tres dimensions i n’hem exportat el model en format
.stlper imprimir-lo amb la impressora 3D a escala 1:10.
- Preparació de la placa d’aigües de Tarragona: hem escalat la placa corresponent a la mida adequada per representar-la a escala 1:10. Posteriorment, l’hem imprès i plastificat per millorar-ne la conservació i la resistència.
- Recopilació documental: hem elaborat un document amb la informació i la documentació recopilades sobre la fita, amb l’objectiu de contextualitzar-la i conèixer-ne millor les característiques.

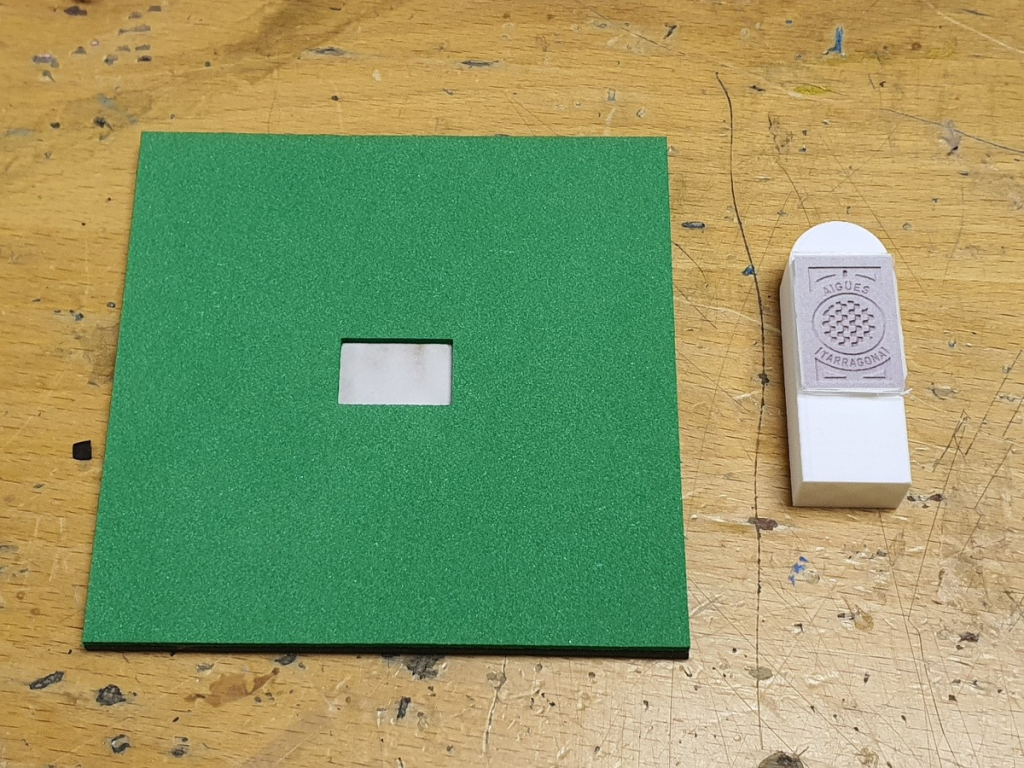

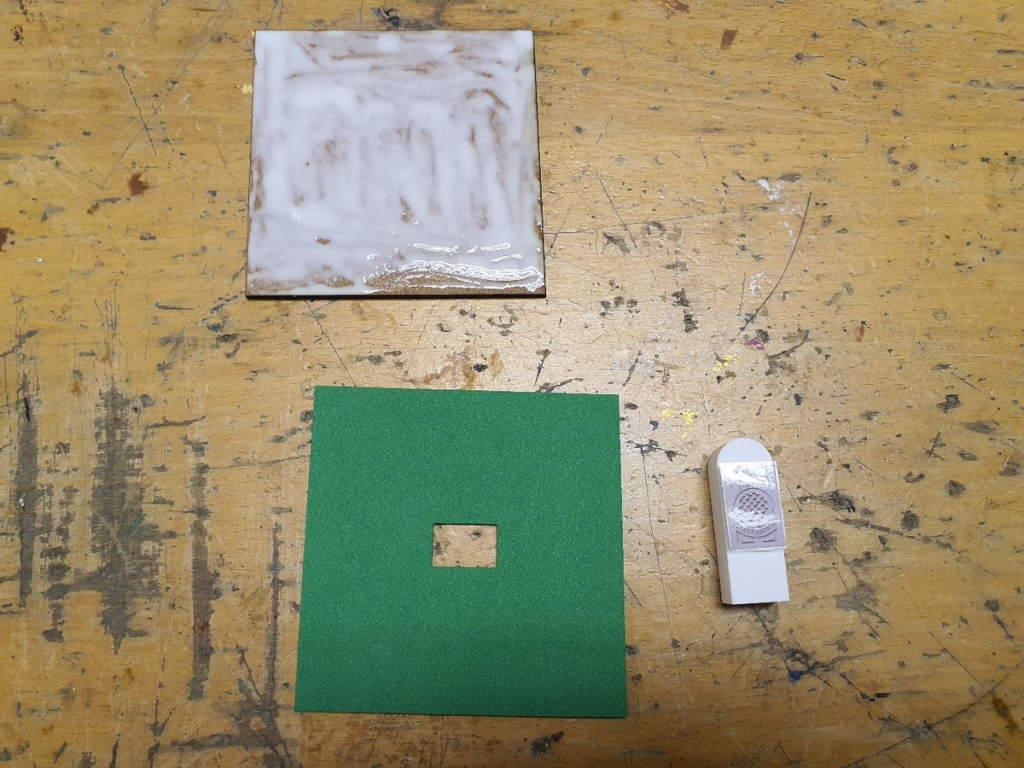

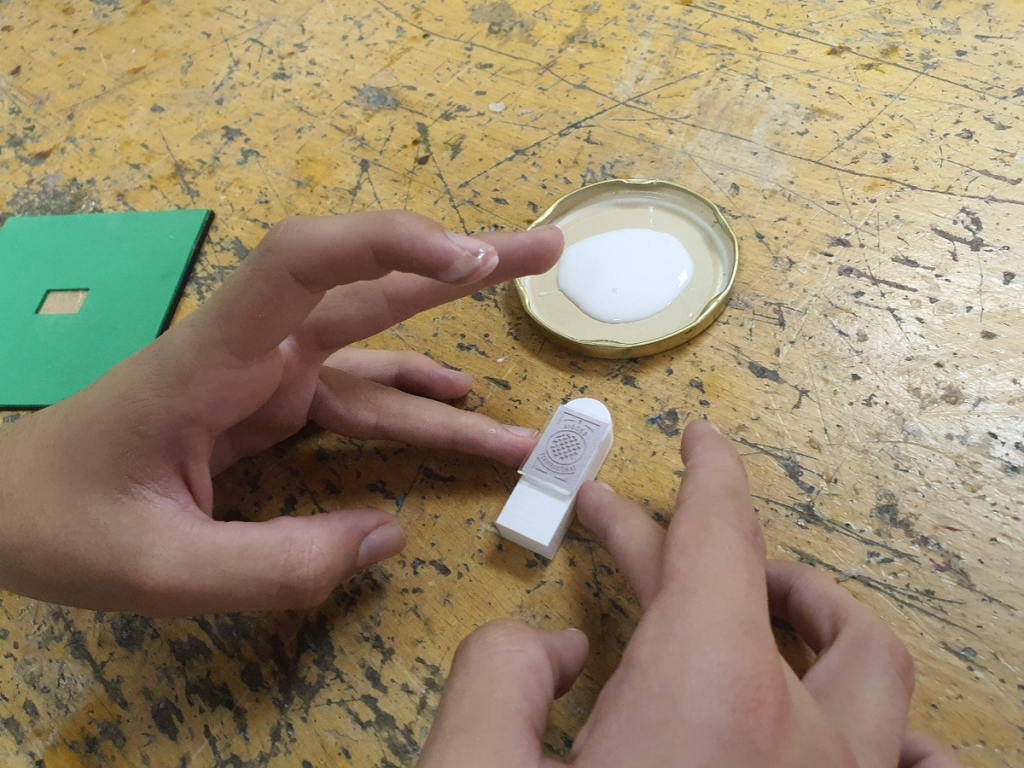

- Muntatge de la maqueta: finalment, a l’aula de tecnologia, hem construït la maqueta física integrant la fita impresa en 3D, la base de DM de 3 mm, la goma EVA i la placa plastificada.
Resultat final

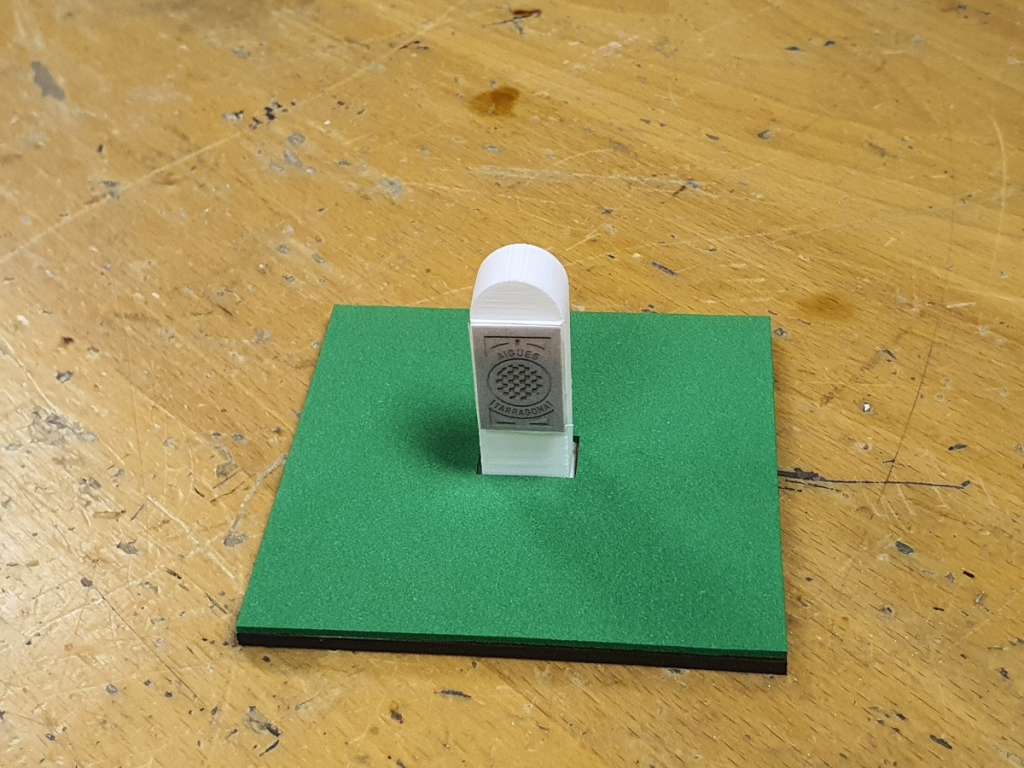

El resultat és una reproducció física a escala 1:10 d’una fita de la Mina de l’Arquebisbe, elaborada a partir d’un model digital i de diferents materials i tècniques de fabricació. Aquest treball ens ha permès combinar el disseny assistit per ordinador, la fabricació digital, la documentació històrica i la construcció manual per obtenir una maqueta que facilita l’estudi i la divulgació d’aquest element patrimonial.
